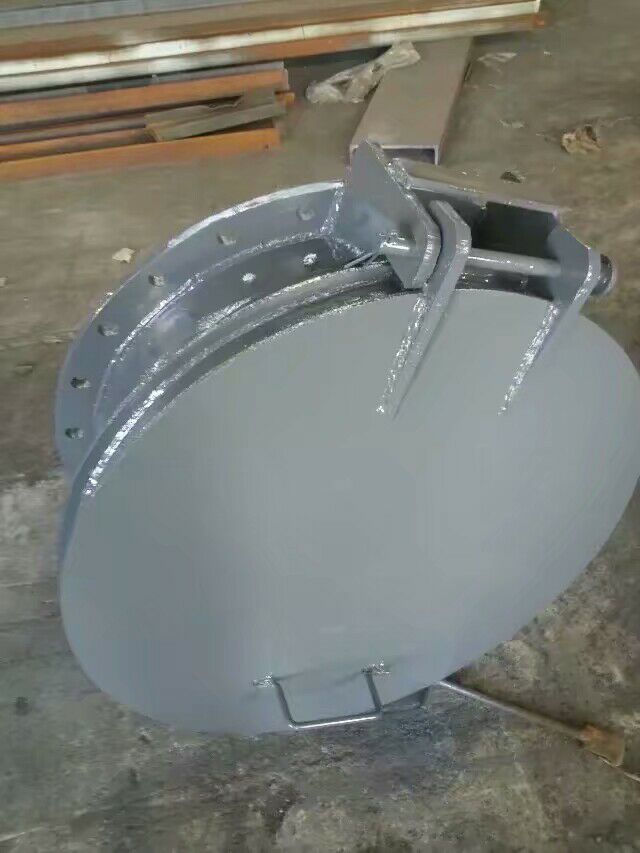

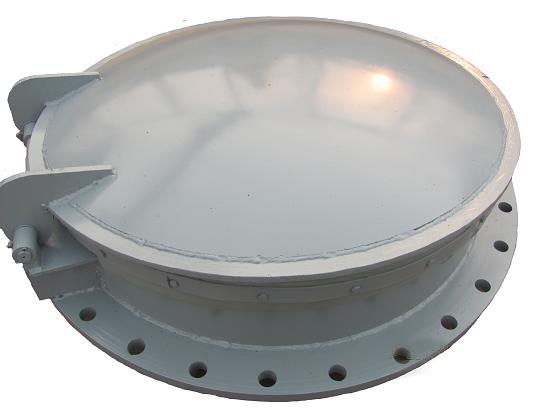

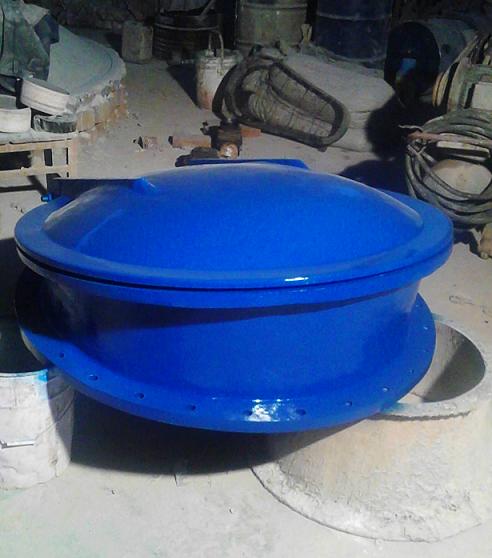

浮箱拍門

?       浮箱拍門是在球殼形拍門基礎上經改進提出的一種新型拍門，它吸收了球殼和浮箱式拍門的優點，結構輕巧、運行阻力和閉門撞擊力小．依據國內普遍采用的2 m直徑拍門，利用水力學和剛體力學原理，分析研究這種拍門的動力學特性，包括它的開啟角度、閉門時間和閉門撞擊力等。得到DN2000球面浮箱式拍門的最優設計參數。
研究表明：這種拍門較平板或平面浮葙式拍門在水中的浮重小，開啟角度大，能有效減小水流阻力、節能省電；第二，它重量輕、轉動慣量小，從而使閉前角速度和閉門撞擊力減??；第三，因門扇為球面，受力條件改善，其強度、剛度好，有望取代同種規格的其它型式拍門。

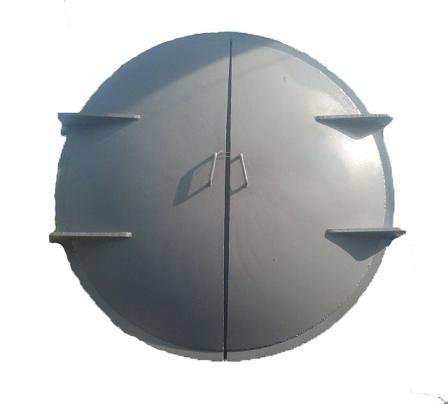

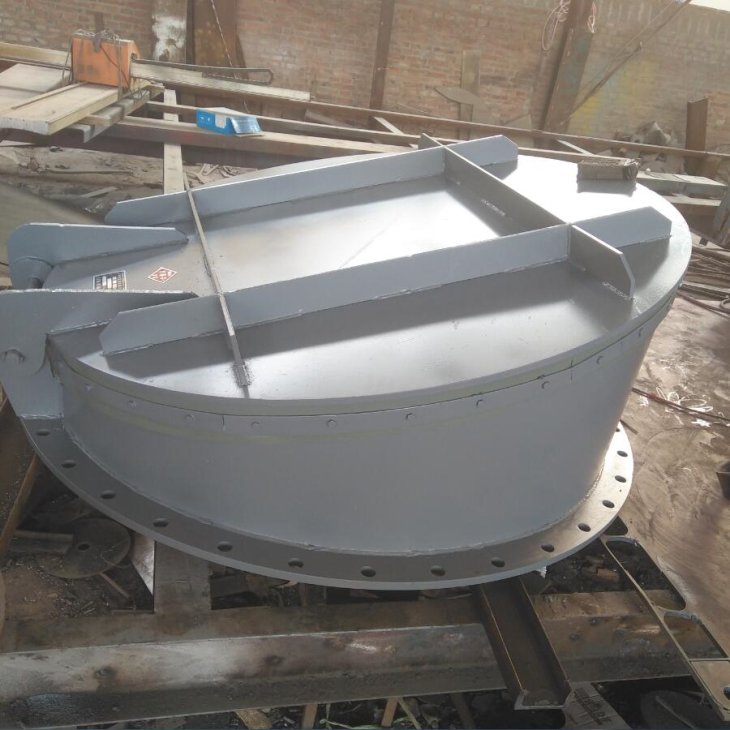

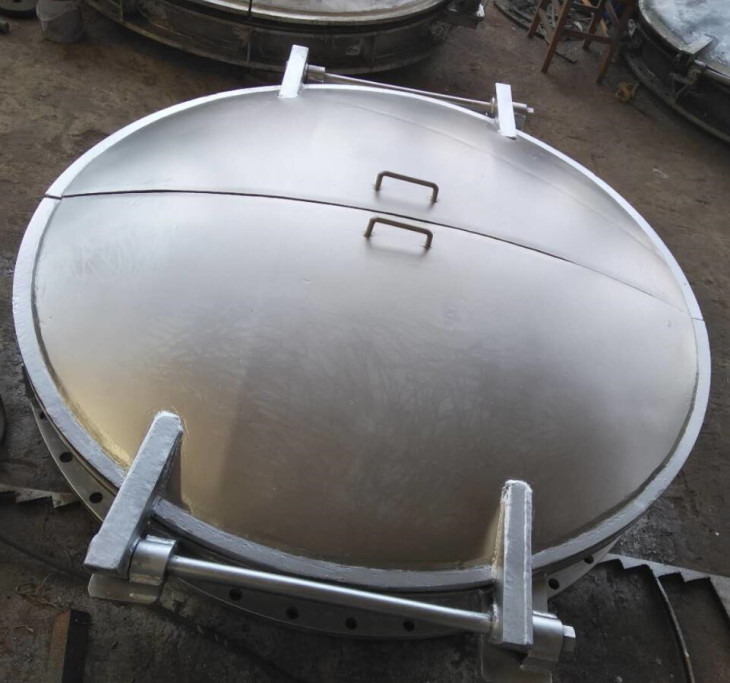

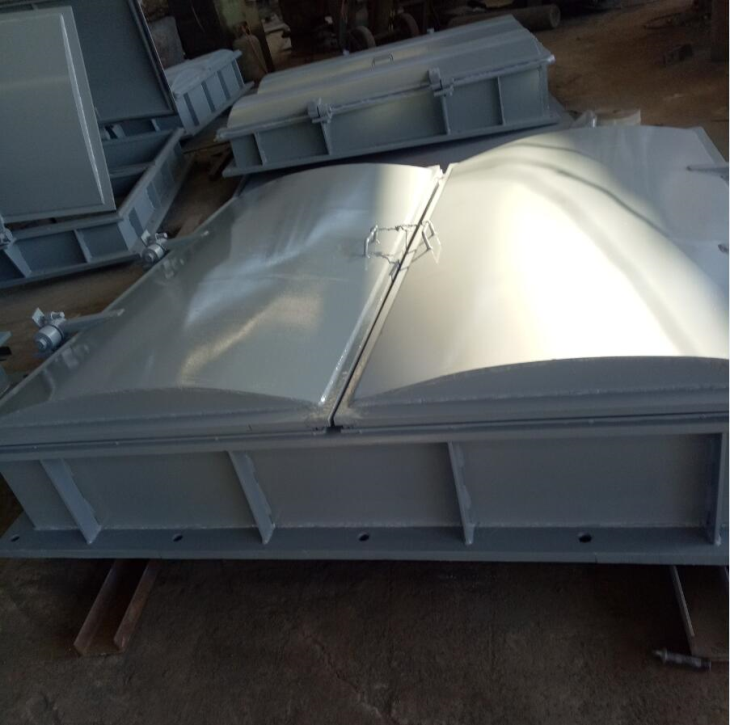

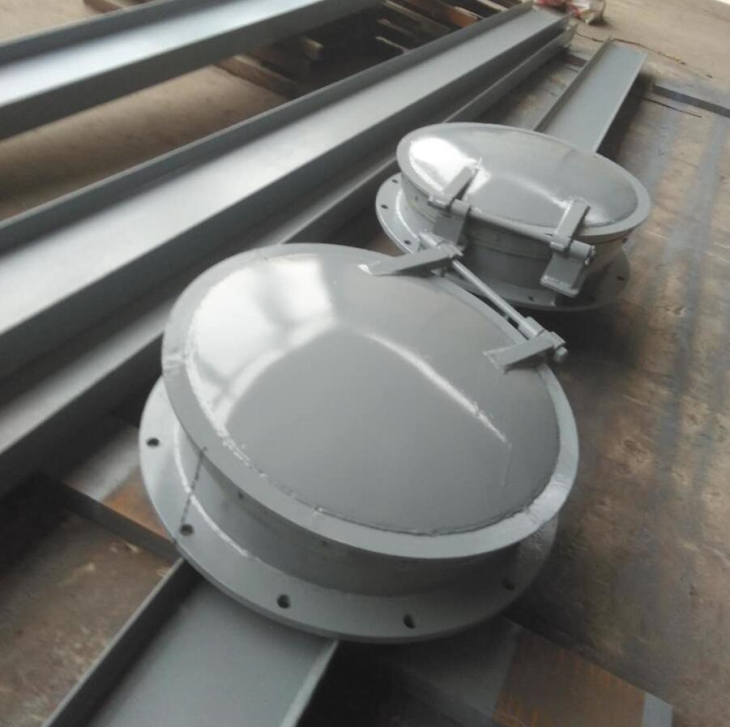

       平面浮箱式拍門是用型鋼和鋼板焊接而成，目前許多泵站都有采用。這種拍門的主要缺點是耗材多，門扇笨重、受力非對稱，安裝使用都不方便。球面浮箱式拍門是在球殼形拍門的基礎上經改進提出來的，其門扇僅由球面板和腹板焊成，內部是空腔。這種拍門結構輕巧，受力條件和剛度好，能兼收球殼型拍門和平面浮箱式拍門的優點。
